Аспирационные установки БВУ2

(двухступенчатая схема фильтрования)

БВУ2-50 БВУ2-65

    Блок рукавных фильтров с системой регенерации встряхиванием (вторая ступень) практически служит только для тонкой очистки воздуха.

        Аспирационные установки с фильтровальным блоком БВУ рекомендуеться применять для организации аспирации производственных участков и оборудования с большим образованием мелкодисперсной пыли, таких как оборудование шлифовальных участков (шлифовальные столы, шлифовальные и калибровальные станки и т.д.).

   Данные аспирационные системы внутрицехового исполнения, поэтому в целях пожарной безопасности укомплектованы взрывобезопасными пылевыми вентиляторами, рабочие колеса и корпуса которых изготовлены из разнородных металлов.

Отличительной особенностью установок типа БВУ2 есть двухступенчатая схема фильтрования. Наличие центробежного пылеотделителя (первая ступень), который существенно снимает пылевую нагрузку с рукавных фильтров, позволяет увеличить периоды работы установки до регенерации и уменьшает время встряхивания фильтров.

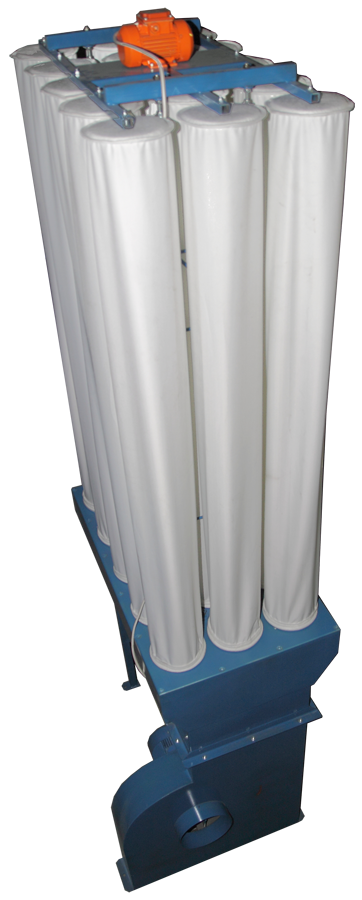

Регенерация фильтров БВУ2



    Возможны варианты изготовления фильтровальных установок  наружного исполнения  (защитная окожуховка с люками ревизии, взрывным клапаном, клапаном лето/зима, сухой противопожарной  системой), позволяющих возвращать теплый воздух в помещение.

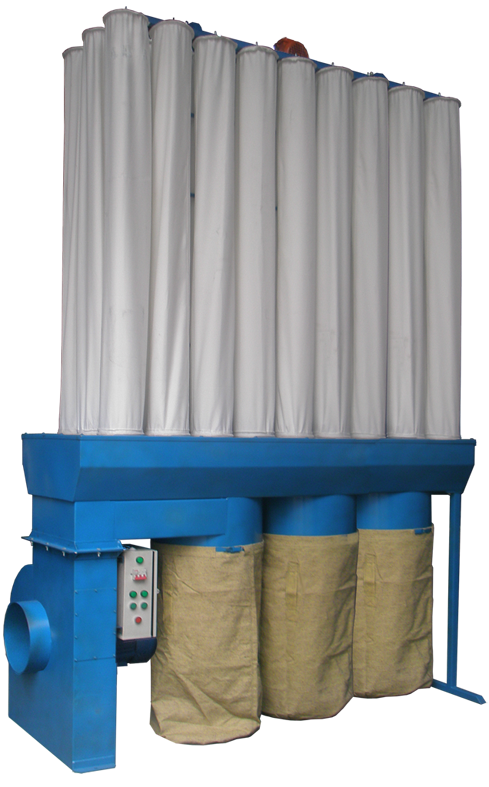

БВУ2-80

БВУ2-80



.

Наименование параметра

БВУ2-50

БВУ2-65

БВУ2-80

Производительность,  м.куб./час.

Разряжение при закр.входе,  Па

Скорость возд. потока на входе, м/с

Кол-во фильтров,  шт.

Площадь фильтр. ткани,  кв.м

Кол-во накопительных  мешков,  шт.

Объем  накопителя, м.куб.

Входной диаметр вентилятора, мм

Эл-дв. вентилятора  -мощность, кВт

               -частота вращения, об/мин

Эл-дв. встряхивателя -мощность, кВт

               -частота вращения, об/мин

Габаритные размеры,  мм

       -длина

       -высота

       -ширина

5000

2650

32,2

15

19

1

0,25

250

4

3000

0,2

3000



1250

3500

800





6500

2750

36,3

21

27

2

0,5

280

5,5

3000

0,2

3000



1850

3500

800

8000

2670

32,2

27

34

3

0,75

300

7,5

3000

0,2

3000



2400

3500

800

.
